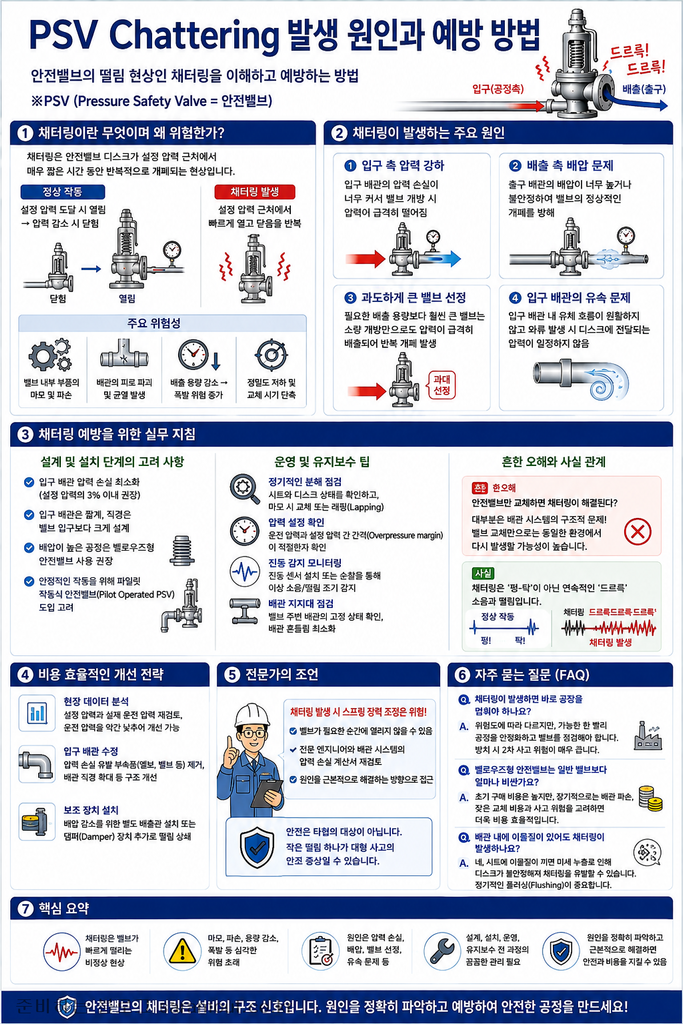

PSV Chattering 발생 원인과 예방 방법

안전밸브의 떨림 현상인 채터링을 이해하고 예방하는 방법

산업 현장에서 공정 설비의 안전을 책임지는 가장 중요한 장치 중 하나는 바로 안전밸브(PSV, Pressure Safety Valve)입니다. 하지만 때때로 이 밸브가 비정상적으로 빠르게 열리고 닫히기를 반복하며 요란한 소리를 내는 현상이 발생하는데, 이를 채터링(Chattering)이라고 부릅니다. 채터링은 단순한 소음 문제를 넘어 설비의 파손, 가스 누출, 심지어는 대형 사고로 이어질 수 있는 위험한 징후입니다. 이번 가이드에서는 채터링의 원인부터 이를 방지하기 위한 실무적인 대응 방안까지 상세히 알아보겠습니다.

채터링이란 무엇이며 왜 위험한가

채터링은 안전밸브의 디스크가 설정 압력 근처에서 매우 짧은 시간 동안 반복적으로 개폐되는 현상을 의미합니다. 마치 기계가 덜덜 떨리는 듯한 소리가 나기 때문에 붙여진 이름입니다. 안전밸브는 과압 상태에서 즉시 열려 유체를 배출하고 압력이 정상화되면 닫혀야 하는데, 채터링이 발생하면 밸브가 제대로 된 기능을 수행하지 못하게 됩니다.

• 밸브 내부 부품의 마모 및 파손: 반복적인 충격으로 인해 시트(Seat)와 디스크가 손상되어 기밀성이 떨어집니다.
• 배관의 피로 파괴: 급격한 압력 변화와 진동이 배관 시스템 전체로 전달되어 연결 부위의 균열을 유발합니다.
• 배출 용량 감소: 밸브가 완전히 열리지 않은 상태로 떨리기 때문에 설계된 만큼의 유체를 배출하지 못해 탱크나 배관이 폭발할 위험이 있습니다.
• 정밀도 저하: 한 번 채터링이 발생한 밸브는 설정 압력 유지 능력이 크게 떨어져 교체 시기를 앞당기게 됩니다.

채터링이 발생하는 주요 원인

채터링은 다양한 원인에 의해 발생하지만, 핵심은 밸브에 들어오는 압력과 나가는 압력, 그리고 밸브 자체의 기계적 특성 사이의 불균형입니다. 가장 흔한 원인들은 다음과 같습니다.

1. 입구 측 압력 강하: 밸브로 들어오는 입구 배관의 압력 손실이 너무 클 때 발생합니다. 밸브가 열리면 압력이 급격히 떨어지는데, 이때 밸브가 닫히고, 다시 압력이 차오르면 열리는 과정이 반복됩니다.
2. 배출 측 배압 문제: 밸브를 통과한 유체가 나가는 출구 배관의 압력(배압)이 너무 높거나 불안정할 때 발생합니다. 특히 일반 스프링식 밸브에서 이러한 현상이 두드러집니다.
3. 과도하게 큰 밸브 선정: 실제 공정에서 필요한 배출 용량보다 훨씬 큰 밸브를 설치했을 때, 밸브가 아주 살짝만 열려도 압력이 즉시 배출되어 밸브가 다시 닫히는 현상이 발생합니다.
4. 입구 배관의 유속 문제: 입구 배관 내의 유체 흐름이 원활하지 않고 와류가 발생하면 밸브 디스크에 전달되는 압력이 일정하지 않아 떨림을 유발합니다.

채터링 예방을 위한 실무 지침

채터링을 방지하기 위해서는 설계 단계부터 유지보수 단계까지 꼼꼼한 관리가 필요합니다. 현장에서 적용할 수 있는 실용적인 팁을 정리했습니다.

설계 및 설치 단계의 고려 사항

안전밸브를 설치할 때는 입구 배관의 압력 손실을 최소화하는 것이 가장 중요합니다. 산업 안전 기준에서는 안전밸브 입구 배관의 압력 손실을 설정 압력의 3% 이내로 유지할 것을 권고합니다. 이를 위해 입구 배관의 길이는 짧게, 직경은 밸브 입구보다 크게 설계해야 합니다.

또한, 배출 측 배압이 높은 공정이라면 일반 스프링식 안전밸브 대신 벨로우즈(Bellows)형 안전밸브를 사용하는 것이 효과적입니다. 벨로우즈는 배압이 밸브 개폐에 미치는 영향을 차단하여 안정적인 작동을 보장합니다. 파일럿 작동식 안전밸브(Pilot Operated PSV)를 도입하는 것도 좋은 방법입니다. 이 방식은 별도의 파일럿 밸브가 주 밸브의 개폐를 제어하므로 압력 변화에 훨씬 둔감하고 안정적으로 동작합니다.

운영 및 유지보수 팁

• 정기적인 분해 점검: 밸브 시트와 디스크의 상태를 정기적으로 확인하여 마모가 심한 경우 즉시 교체하거나 래핑(Lapping) 작업을 통해 밀착력을 회복시켜야 합니다.
• 압력 설정 확인: 공정의 운전 압력과 안전밸브의 설정 압력 사이의 간격(Overpressure margin)이 너무 좁지 않은지 확인하십시오. 운영 압력이 설정 압력에 너무 근접하면 사소한 압력 변동에도 밸브가 반응할 수 있습니다.
• 진동 감지 모니터링: 밸브 주변에 진동 센서를 설치하거나 정기적인 순찰을 통해 이상 소음이나 미세한 떨림을 감지하는 체계를 구축하는 것이 좋습니다.
• 배관 지지대 점검: 밸브 주변 배관이 충분히 고정되어 있는지 확인하십시오. 배관의 흔들림 자체가 밸브에 전달되어 채터링을 유발하는 경우도 많습니다.

흔한 오해와 사실 관계

많은 현장 관리자들이 안전밸브만 교체하면 채터링이 멈출 것이라 생각하지만, 이는 절반만 맞는 말입니다. 밸브 자체의 불량일 수도 있지만, 대부분은 밸브가 설치된 배관 시스템의 구조적 문제인 경우가 많습니다. 밸브를 새것으로 교체해도 동일한 배관 환경이라면 다시 채터링이 발생할 가능성이 높습니다.

또한, 채터링을 단순히 ‘밸브가 작동하는 소리’로 오해하는 경우도 있습니다. 안전밸브는 ‘펑’하고 열렸다가 압력이 충분히 낮아지면 ‘탁’하고 닫히는 것이 정상입니다. ‘드르륵’하는 연속적인 소리는 명백한 이상 증상임을 인지해야 합니다.

비용 효율적인 개선 전략

이미 채터링 문제가 발생했다면 설비 전체를 교체하는 것은 큰 비용이 듭니다. 이때는 다음과 같은 단계적 접근을 권장합니다.

1. 현장 데이터 분석: 밸브가 열리는 설정 압력과 실제 운전 압력을 재검토합니다. 운영 압력을 약간 낮추는 것만으로도 채터링이 멈출 수 있습니다.
2. 입구 배관 수정: 입구 배관의 엘보(Elbow)나 밸브 등 압력 손실을 유발하는 부속품을 제거하거나 배관 직경을 키우는 등 구조를 개선합니다.
3. 보조 장치 설치: 배출 측 배압이 문제라면 배압을 낮추기 위한 별도의 배출관을 설치하거나, 밸브 내부에 댐퍼(Damper) 기능을 하는 장치를 추가하여 떨림을 상쇄시킬 수 있습니다.

전문가의 조언

안전밸브 채터링은 단순히 부품의 문제가 아니라 공정 전체의 압력 흐름을 보여주는 지표입니다. 채터링이 발생했을 때 이를 임시방편으로 밸브 스프링 장력을 조정해 억제하는 것은 매우 위험합니다. 이는 밸브가 정작 필요한 순간에 열리지 않게 만드는 결과를 초래할 수 있습니다. 반드시 전문 엔지니어와 함께 해당 배관 시스템의 압력 손실 계산서(Calculation Sheet)를 재검토하고, 원인을 근본적으로 해결하는 방향으로 접근해야 합니다. 안전은 타협의 대상이 아니며, 작은 떨림 하나가 대형 사고의 전조 증상일 수 있다는 점을 항상 기억하십시오.

자주 묻는 질문과 답변

• Q: 채터링이 발생하면 바로 공장을 멈춰야 하나요?
• A: 공정의 위험도에 따라 다르지만, 채터링은 밸브의 기능을 상실시키는 행위이므로 가능한 한 빨리 공정을 안정화하고 밸브를 점검해야 합니다. 방치할 경우 2차 사고의 위험이 매우 큽니다.
• Q: 벨로우즈형 안전밸브는 일반 밸브보다 얼마나 비싼가요?
• A: 초기 구매 비용은 일반 스프링식보다 높지만, 채터링으로 인한 배관 파손과 밸브 잦은 교체 비용, 사고 위험을 고려하면 장기적으로는 훨씬 비용 효율적인 선택이 됩니다.
• Q: 배관 내에 이물질이 있어도 채터링이 발생하나요?
• A: 네, 그렇습니다. 시트 부분에 이물질이 끼면 기밀이 유지되지 않아 미세한 누출이 발생하고, 이로 인해 디스크가 불안정해지면서 채터링을 유발할 수 있습니다. 정기적인 플러싱(Flushing)이 중요합니다.

안전밸브의 채터링은 설비가 보내는 구조 신호입니다. 이를 가볍게 넘기지 않고 원인을 정확히 파악하여 조치한다면, 공정의 안정성을 높이고 예기치 못한 사고를 미연에 방지할 수 있습니다. 오늘 공유해 드린 정보가 안전한 작업 환경을 만드는 데 실질적인 도움이 되기를 바랍니다.
