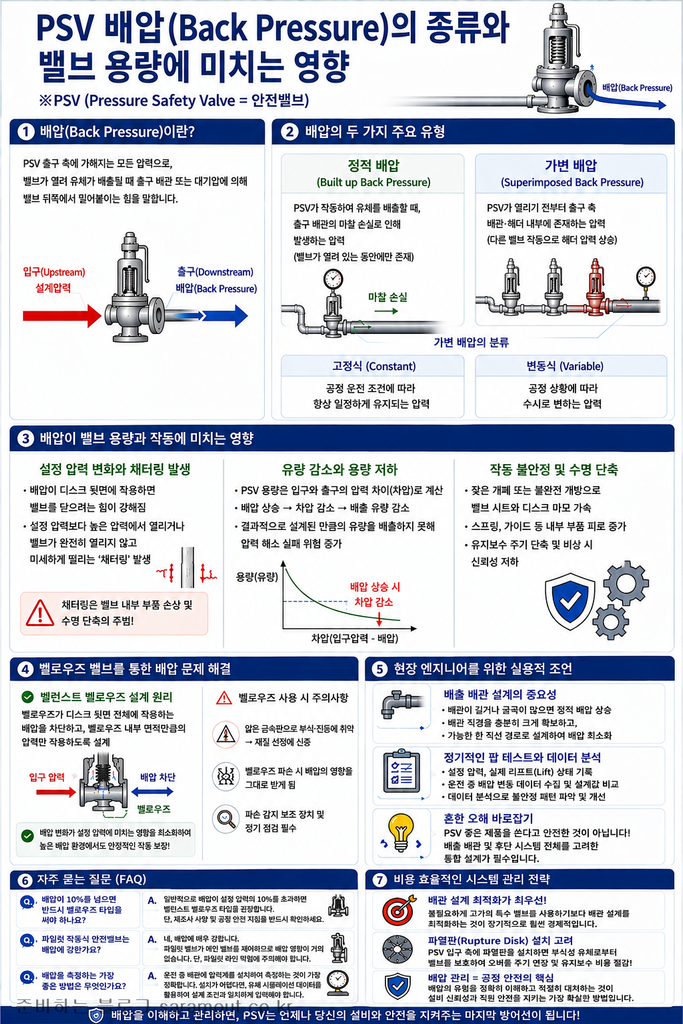

PSV 배압(Back Pressure)의 종류와 밸브 용량에 미치는 영향

안전밸브의 배압이 시스템 성능에 미치는 영향과 이해

산업 현장에서 공정 안전을 책임지는 가장 중요한 장치 중 하나가 바로 안전밸브(PSV, Pressure Safety Valve)입니다. PSV는 압력 용기나 배관 내부의 압력이 설계 한계를 초과할 때 자동으로 유체를 배출하여 설비의 파손과 폭발을 방지하는 최후의 보루입니다. 하지만 많은 현장 엔지니어들이 간과하는 핵심 요소가 있는데, 그것이 바로 배압(Back Pressure)입니다. 배압은 밸브가 열린 후 출구 측에서 작용하는 압력을 의미하며, 이 압력이 밸브의 성능과 용량에 미치는 영향은 매우 치명적일 수 있습니다.

배압의 정의와 두 가지 주요 유형

배압은 PSV의 출구 측에 가해지는 모든 압력을 말합니다. PSV가 작동하여 유체를 방출할 때, 배출되는 유체가 흐르는 배관이나 대기압에 의해 밸브 뒤쪽에서 밀어붙이는 힘이 발생합니다. 이 배압은 크게 두 가지 유형으로 나뉩니다.

정적 배압과 가변 배압의 구분

• 정적 배압(Built up Back Pressure): PSV가 작동하여 유체를 배출하기 시작할 때, 배출 유체가 출구 배관을 통과하면서 발생하는 마찰 손실에 의해 생기는 압력입니다. 즉, 밸브가 열려 있는 동안에만 존재하는 압력입니다.
• 가변 배압(Superimposed Back Pressure): PSV가 열리기 전부터 출구 측 배관 내부에 이미 존재하고 있는 압력입니다. 이는 여러 대의 PSV가 하나의 공통 배출 헤더(Header)에 연결되어 있을 때, 다른 밸브가 먼저 작동하여 헤더 내부 압력이 상승함으로써 발생합니다.

고정식과 변동식 가변 배압

가변 배압은 다시 고정식(Constant)과 변동식(Variable)으로 분류됩니다. 고정식은 공정 운전 조건에 따라 항상 일정하게 유지되는 압력을 뜻하며, 변동식은 공정 상황에 따라 수시로 변하는 압력을 의미합니다. 이 구분을 명확히 하는 것이 PSV 설계의 첫걸음입니다.

배압이 밸브 용량과 작동에 미치는 영향

일반적인 스프링 직접 작동식 PSV는 입구 측 압력과 출구 측 배압의 차이에 의해 작동합니다. 배압이 높으면 밸브의 열림 특성에 심각한 변화가 생깁니다.

설정 압력의 변화와 채터링 현상

배압이 밸브의 디스크 뒷면에 작용하면, 밸브를 닫으려는 힘이 강해집니다. 이로 인해 설정 압력보다 높은 압력에서 밸브가 열리거나, 밸브가 완전히 열리지 않고 미세하게 떨리는 ‘채터링(Chattering)’ 현상이 발생할 수 있습니다. 채터링은 밸브 내부 부품을 손상시키고 밸브의 수명을 급격히 단축시키는 주범입니다.

유량 감소와 용량 저하

PSV의 용량은 입구와 출구의 압력 차이(차압)를 기반으로 계산됩니다. 배압이 상승하면 이 차압이 줄어들어 밸브가 설계된 만큼의 유량을 배출하지 못하게 됩니다. 결과적으로 비상 상황에서 압력을 충분히 낮추지 못해 사고로 이어질 위험이 커집니다.

벨로우즈 밸브를 통한 배압 문제 해결

배압이 높은 환경에서 일반적인 PSV를 사용하면 성능 저하가 불가피합니다. 이를 해결하기 위해 가장 널리 사용되는 방법이 바로 벨로우즈(Bellows)를 장착한 PSV입니다.

밸런스드 벨로우즈 설계의 원리

밸런스드 벨로우즈(Balanced Bellows) 타입 PSV는 디스크 뒷면에 주름진 금속관인 벨로우즈를 설치합니다. 이 벨로우즈는 출구 측의 배압이 디스크 뒷면 전체에 작용하는 것을 차단하고, 벨로우즈 내부 면적만큼의 압력만 작용하도록 설계됩니다. 결과적으로 배압 변화가 밸브의 설정 압력에 미치는 영향을 최소화하여, 높은 배압 환경에서도 안정적인 작동을 보장합니다.

벨로우즈 사용 시 주의사항

벨로우즈는 얇은 금속판으로 제작되므로 부식이나 진동에 취약할 수 있습니다. 따라서 부식성 유체를 다루는 현장에서는 벨로우즈의 재질 선정에 극도로 신중해야 합니다. 또한 벨로우즈가 파손될 경우 배압의 영향을 그대로 받게 되므로, 파손을 감지할 수 있는 보조 장치나 정기적인 점검이 필수적입니다.

현장 엔지니어를 위한 실용적인 조언과 팁

PSV 설계와 유지보수는 단순히 이론적인 계산으로 끝나지 않습니다. 현장에서 겪게 되는 다양한 변수를 고려한 접근이 필요합니다.

배출 배관 설계의 중요성

많은 경우 배압 문제는 밸브 자체의 문제라기보다 배출 배관 설계에서 비롯됩니다. 배출 배관이 너무 길거나 굴곡이 많으면 정적 배압이 급격히 상승합니다. 배관 직경을 충분히 크게 확보하고, 가능한 한 직선 경로를 설계하여 배압을 최소화하는 것이 가장 비용 효율적인 해결책입니다.

정기적인 팝 테스트와 데이터 분석

현장에서 PSV가 정상적으로 작동하는지 확인하기 위해서는 정기적인 오프라인 테스트가 필요합니다. 테스트 시 설정 압력과 실제 리프트(Lift) 상태를 기록하고, 운전 중인 공정의 배압 변동 데이터를 수집하여 설계값과 비교해야 합니다. 데이터가 쌓이면 특정 조건에서 밸브가 불안정해지는 패턴을 파악할 수 있습니다.

흔한 오해 바로잡기

흔히들 “PSV를 좋은 제품을 쓰면 안전하다”고 생각하지만 이는 큰 오해입니다. PSV는 시스템의 일부일 뿐입니다. 배출 배관이 막혀 있거나 하류 측 장비의 압력이 설계 범위를 넘어서면 아무리 비싼 PSV라도 제 기능을 할 수 없습니다. 밸브 선정만큼이나 후단 배관 시스템 전체를 고려한 통합 설계가 중요합니다.

자주 묻는 질문과 답변

배압이 10%를 넘으면 반드시 벨로우즈 타입을 써야 하나요?

일반적인 관례에 따르면 배압이 설정 압력의 10%를 초과할 경우 밸런스드 벨로우즈 타입을 사용하는 것이 권장됩니다. 하지만 밸브 제조업체의 사양과 공정 안전 지침에 따라 차이가 있을 수 있으므로 반드시 사양서를 확인해야 합니다.

파일럿 작동식 안전밸브는 배압에 강한가요?

파일럿 작동식 안전밸브(POSV)는 배압에 매우 강한 특성을 가집니다. 파일럿 밸브가 메인 밸브의 작동을 제어하므로 배압의 영향을 거의 받지 않으며, 아주 높은 배압 조건에서도 정확한 설정 압력으로 작동합니다. 다만, 유체 내 이물질이 파일럿 라인을 막을 위험이 있으므로 청정 유체에 주로 사용됩니다.

배압을 측정하는 가장 좋은 방법은 무엇인가요?

실제 운전 중인 배관에 압력계를 설치하여 측정하는 것이 가장 정확합니다. 하지만 설치가 어렵다면 유체 역학 소프트웨어를 활용한 시뮬레이션 데이터를 활용할 수 있습니다. 시뮬레이션 시에는 실제 흐름 조건과 배관의 마찰 계수를 정확히 입력해야 신뢰할 수 있는 결과를 얻을 수 있습니다.

비용 효율적인 시스템 관리 전략

안전은 타협의 대상이 아니지만, 비용 효율적인 관리는 가능합니다. 무조건 고가의 특수 밸브를 고집하기보다 배관 설계를 최적화하는 것이 장기적으로는 훨씬 경제적입니다. 또한, PSV의 수명을 연장하기 위해 밸브 입구 측에 파열판(Rupture Disk)을 설치하는 것도 좋은 방법입니다. 파열판은 PSV가 부식성 유체에 직접 노출되는 것을 막아주어 밸브의 오버홀 주기를 늘려주고, 결과적으로 유지보수 비용을 크게 절감해 줍니다.

결국 PSV와 배압의 관계를 이해하는 것은 공정의 안정성을 높이는 가장 직접적인 방법입니다. 오늘 설명해 드린 배압의 유형과 대처 방안을 바탕으로 귀하의 현장 설비를 다시 한번 점검해 보시기 바랍니다. 작은 차이가 모여 큰 사고를 예방하는 튼튼한 안전망을 구축할 수 있습니다.
