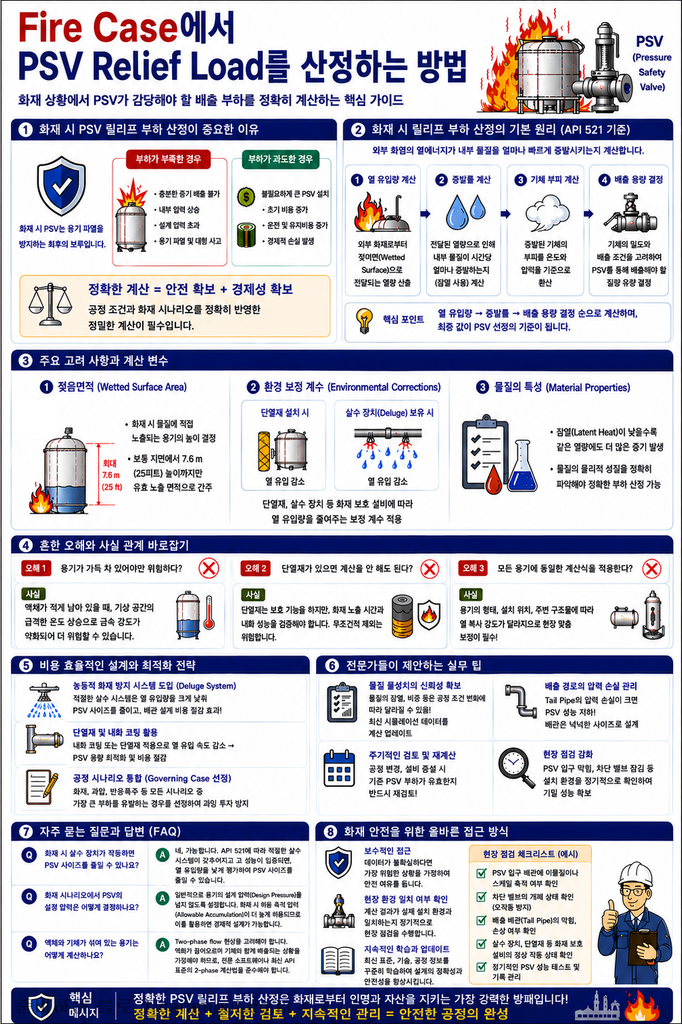

Fire Case에서 PSV Relief Load를 산정하는 방법

화재 상황에서 PSV 릴리프 부하를 산정하는 필수 가이드

화학 공장이나 정유 시설에서 가장 치명적인 위험 요소 중 하나는 바로 화재입니다. 화재가 발생하면 설비 내부의 온도가 급격히 상승하고, 이로 인해 내부 물질이 팽창하거나 기화하면서 압력이 비정상적으로 높아집니다. 이때 용기가 파열되는 최악의 상황을 막기 위해 설치하는 장치가 바로 압력 방출 밸브인 PSV(Pressure Safety Valve)입니다. 화재 시 PSV가 감당해야 할 릴리프 부하(Relief Load)를 정확히 계산하는 것은 안전 설계의 핵심입니다.

화재 시 PSV 릴리프 부하 산정이 중요한 이유

화재 시 릴리프 부하 산정은 단순히 법규를 준수하기 위한 절차가 아닙니다. 이는 설비의 폭발을 방지하는 최후의 보루를 설계하는 과정입니다. 만약 계산된 부하가 실제 발생할 부하보다 작다면, 화재 상황에서 PSV가 충분한 양의 증기를 배출하지 못해 용기 내부 압력이 설계 압력을 초과하게 되고, 결국 용기가 파열되는 대형 사고로 이어질 수 있습니다. 반대로 너무 과도하게 계산하면 불필요하게 큰 PSV를 설치하게 되어 경제적인 손실이 발생합니다. 따라서 공정 조건과 화재 시나리오를 정확히 반영한 정밀한 계산이 필수적입니다.

화재 시 릴리프 부하 산정의 기본 원리

화재 시 PSV 릴리프 부하 산정의 핵심은 외부 화염으로부터 전달되는 열에너지가 내부 물질을 얼마나 빠르게 증발시키는지를 계산하는 것입니다. 일반적으로 API 521 표준을 기준으로 다음의 단계를 거칩니다.

• 열 유입량 계산: 외부 화재로부터 용기의 접액면(Wetted Surface)으로 전달되는 열량을 산출합니다.

• 증발률 계산: 전달된 열량으로 인해 내부 물질이 시간당 얼마나 증발하는지(잠열 사용)를 계산합니다.
• 배출 용량 결정: 증발된 기체의 부피와 밀도를 고려하여 PSV를 통해 배출해야 할 질량 유량을 최종 결정합니다.

주요 고려 사항과 계산 변수

정확한 계산을 위해서는 다음과 같은 변수들을 면밀히 검토해야 합니다.

• 접액면적: 화재 시 불길에 직접 노출되는 용기의 높이를 결정하는 것이 중요합니다. 보통 지면에서 7.6미터(25피트) 높이까지를 유효 노출 면적으로 간주합니다.

• 환경 보정 계수: 용기에 단열재가 설치되어 있는지, 화재 진압 설비(살수 장치)가 있는지에 따라 열 유입량을 줄일 수 있는 보정 계수를 적용합니다.
• 물질의 특성: 물질의 잠열(Latent Heat)은 열을 얼마나 효율적으로 기화로 전환하는지를 결정합니다. 잠열이 낮을수록 같은 열량에도 더 많은 증기가 발생하므로 더 큰 PSV가 필요합니다.

흔한 오해와 사실 관계 바로잡기

많은 현장 실무자들이 화재 시 릴리프 부하에 대해 흔히 하는 오해들이 있습니다.

• 오해 1: 용기가 가득 차 있어야만 위험하다? 사실은 다릅니다. 오히려 용기 내부에 액체가 적게 남아 있을 때 특정 조건에서 더 위험할 수 있습니다. 액체가 없는 기상 공간은 화재 시 온도가 급격히 상승하여 금속 재질의 강도를 약화시킬 수 있기 때문입니다.

• 오해 2: 단열재가 있으면 계산을 안 해도 된다? 단열재가 화재로부터 보호 기능을 하는 것은 사실이지만, 화재 노출 시간과 단열재의 내화 성능을 검증해야 합니다. 무조건적인 제외는 위험합니다.
• 오해 3: 모든 용기에 동일한 계산식을 적용한다? 용기의 형태, 설치 위치, 주변 구조물에 따라 열 복사 강도가 달라지므로 표준식을 그대로 적용하기보다 현장 상황에 맞춘 보정 작업이 반드시 필요합니다.

비용 효율적인 설계와 최적화 전략

안전은 타협할 수 없지만, 비용 효율적인 설계는 가능합니다. 다음과 같은 전략을 고려해 보세요.

• 능동적 화재 방지 시스템 도입: 고정식 살수 장치(Deluge System)를 설치하면 API 표준에 따라 열 유입량을 대폭 낮출 수 있습니다. 이는 PSV 사이즈를 줄여 전체적인 배관 설계 비용을 절감하는 효과를 가져옵니다.

• 단열재 활용: 내화 코팅이나 단열재를 적용하면 화재 시 열 유입 속도를 늦출 수 있어 PSV 용량을 최적화할 수 있습니다.
• 공정 시나리오 통합: 화재 시나리오를 단독으로 보지 말고, 다른 사고 시나리오와 비교하여 가장 큰 부하를 유발하는 경우(Governing Case)를 정확히 찾아내어 중복 투자를 방지합니다.

전문가들이 제안하는 실무 팁

현장 엔지니어들은 계산 과정에서 다음 사항을 특히 주의하라고 조언합니다.

첫째, 물질 물성치의 신뢰성입니다. 공정 조건이 변함에 따라 물질의 잠열이나 비중이 변할 수 있습니다. 최신 공정 시뮬레이션 데이터를 바탕으로 계산을 업데이트하는 습관이 중요합니다.

둘째, 배출 경로의 압력 손실입니다. PSV에서 배출된 기체가 나가는 배관(Tail Pipe)의 압력 손실이 너무 크면 PSV의 성능이 저하됩니다. 화재 시에는 대량의 기체가 한꺼번에 배출되므로 배관 사이즈를 넉넉하게 설계해야 합니다.

셋째, 주기적인 검토입니다. 공정이 변경되거나 설비 증설이 이루어질 때마다 기존에 계산된 PSV 부하가 여전히 유효한지 반드시 재검토해야 합니다. ‘예전에는 괜찮았으니 지금도 괜찮겠지’라는 안일한 생각이 사고를 부릅니다.

자주 묻는 질문과 답변

Q: 화재 시 살수 장치가 작동하면 PSV 사이즈를 줄일 수 있나요?

A: 네, 가능합니다. API 521 표준에 따라 적절한 살수 시스템이 갖추어져 있고 그 성능이 입증된다면, 화재로부터 유입되는 열량을 낮게 평가하여 PSV 사이즈를 줄이는 설계를 할 수 있습니다.

Q: 화재 시나리오에서 PSV의 설정 압력은 어떻게 결정하나요?

A: 일반적으로 용기의 설계 압력(Design Pressure)을 넘지 않도록 설정합니다. 화재 시에는 허용 축적 압력(Allowable Accumulation)이 정상 운전 시보다 높게 허용되므로, 이 기준을 잘 활용하면 경제적인 설계가 가능합니다.

Q: 액체와 기체가 섞여 있는 용기는 어떻게 계산하나요?

A: 이런 경우 ‘Two-phase flow’ 현상을 고려해야 합니다. 액체가 끓어오르며 기체와 함께 배출되는 상황을 가정해야 하므로, 단일 상(Single-phase) 계산보다 훨씬 복잡합니다. 반드시 전문 소프트웨어나 최신 API 표준의 2-phase 계산법을 준수해야 합니다.

화재 안전을 위한 올바른 접근 방식

PSV 릴리프 부하 산정은 단순한 수치 계산을 넘어, 화재라는 극한 상황에서 우리 공장이 어떻게 반응할지를 예측하는 시뮬레이션입니다. 가장 중요한 것은 보수적인 접근입니다. 데이터가 불확실하다면 가장 위험한 상황을 가정하여 안전 여유를 두는 것이 좋습니다. 또한, 계산된 결과값이 실제 현장의 설치 환경과 일치하는지 정기적으로 현장 점검을 수행해야 합니다. 예를 들어, PSV 입구 배관에 이물질이 쌓여 있지는 않은지, 차단 밸브가 잘못 잠겨 있지는 않은지 확인하는 것 또한 부하 산정만큼이나 중요한 안전 활동입니다.

결국, 안전은 설계자의 책임감에서 시작됩니다. 정확한 표준을 숙지하고, 현장의 특수성을 고려하며, 끊임없이 최신 기술과 정보를 업데이트하는 자세가 화재로부터 소중한 인명과 자산을 지키는 유일한 길입니다. 계산 결과가 복잡하고 어렵게 느껴진다면, 관련 분야의 전문가나 검증된 시뮬레이션 툴을 적극적으로 활용하여 오류를 최소화하시기 바랍니다.
