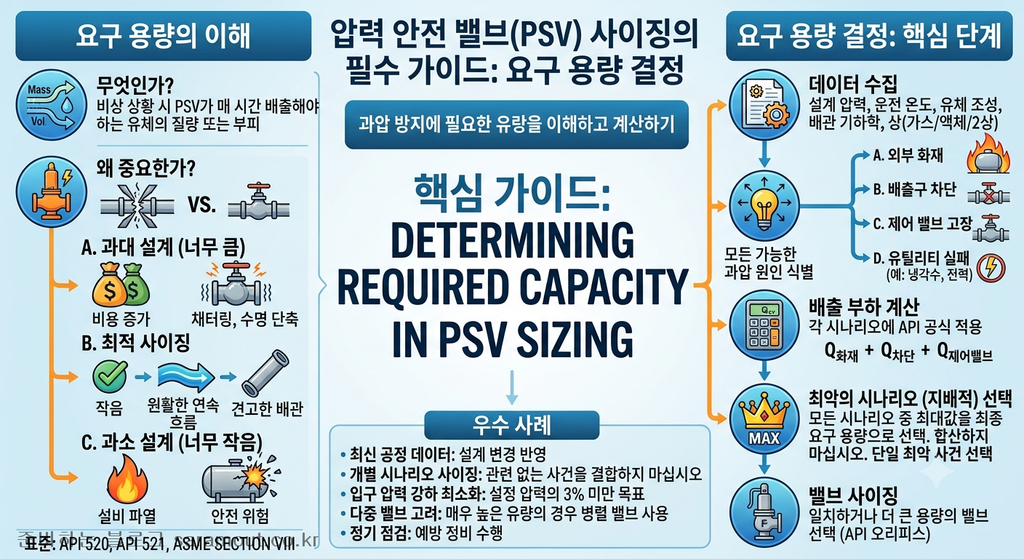

PSV Sizing에서 Required Capacity를 결정하는 방법

압력 안전 밸브 사이징에서 요구 용량을 결정하는 핵심 가이드

산업 현장에서 압력 안전 밸브(PSV, Pressure Safety Valve)는 설비와 작업자의 안전을 지키는 최후의 보루입니다. PSV 사이징(Sizing)은 단순히 밸브의 크기를 정하는 과정이 아니라, 비상 상황에서 시스템 내의 과도한 압력을 얼마나 신속하고 안전하게 배출할 것인지를 계산하는 정밀한 공학적 절차입니다. 이 과정에서 가장 중요한 요소 중 하나가 바로 ‘요구 용량(Required Capacity)’을 정확하게 산정하는 것입니다.

요구 용량이란 무엇이며 왜 중요한가

요구 용량은 PSV가 비상 상황에서 시간당 배출해야 하는 유체의 질량 또는 부피를 의미합니다. 만약 요구 용량을 과소평가하면 비상 시 밸브가 충분한 양의 유체를 배출하지 못해 탱크나 배관이 파열될 수 있습니다. 반대로 과대평가하면 지나치게 큰 밸브를 설치하게 되어 비용이 상승할 뿐만 아니라, 밸브가 빈번하게 열리고 닫히는 채터링(Chattering) 현상이 발생하여 밸브 수명이 단축될 수 있습니다.

따라서 요구 용량을 결정하는 것은 안전과 경제성이라는 두 마리 토끼를 모두 잡기 위한 필수적인 작업입니다. API 520, API 521, ASME Boiler and Pressure Vessel Code와 같은 국제 표준은 이러한 계산의 기준을 제시하고 있으며, 설계자는 시스템의 운전 조건과 발생 가능한 모든 시나리오를 고려해야 합니다.

요구 용량 결정을 위한 주요 시나리오 분석

요구 용량을 결정하기 위해서는 해당 설비에서 발생할 수 있는 모든 과압(Overpressure) 원인을 식별해야 합니다. 흔히 고려되는 주요 시나리오는 다음과 같습니다.

• 외부 화재: 탱크 주변에서 화재가 발생하여 내부 유체가 비등하고 증기가 생성되는 경우

• 차단 밸브 오조작: 유입측 밸브는 열려 있는데 유출측 밸브가 닫혀 있어 압력이 상승하는 경우
• 열팽창: 액체가 가득 찬 배관이나 용기가 외부 열원에 의해 가열되어 부피가 팽창하는 경우
• 제어 밸브 고장: 제어 밸브가 완전히 열린 상태로 고장 나 유체가 과도하게 유입되는 경우
• 냉각수 공급 중단: 열교환기에서 냉각수 공급이 끊겨 내부 온도가 급격히 상승하는 경우
• 전력 상실: 펌프나 압축기 등 기계적 구동 설비가 정지하면서 발생하는 과도 압력

이러한 각 시나리오별로 계산된 배출량 중에서 가장 큰 값을 선정하여 PSV의 최종 설계 용량으로 결정하는 것이 일반적인 원칙입니다.

실무적인 계산 과정과 접근 방법

요구 용량을 산정할 때는 유체의 물리적 성질(밀도, 점도, 비열비 등)과 운전 조건을 정확히 파악하는 것이 우선입니다. 실무에서 적용하는 단계별 접근 방식은 다음과 같습니다.

• 데이터 수집: 설계 압력, 운전 온도, 유체의 조성, 배관의 직경 및 길이 등 기초 자료를 확보합니다.
• 시나리오 선정: 해당 설비에서 발생 가능한 최악의 상황(Worst-case Scenario)을 식별합니다.
• 계산 수행: API 표준 공식에 따라 각 시나리오별 요구 용량을 계산합니다. 예를 들어 화재 시나리오라면 Wetted Area(젖은 면적)를 기준으로 증발량을 계산합니다.
• 최대치 선택: 계산된 값들 중 가장 큰 값을 ‘Required Capacity’로 확정합니다.
• 밸브 사양 결정: 계산된 용량을 만족하는 오리피스 면적(Orifice Area)을 갖춘 밸브를 선정합니다.

흔한 오해와 사실 관계 바로잡기

많은 현장 엔지니어들이 범하는 실수 중 하나는 ‘모든 시나리오를 동시에 고려해야 한다’고 생각하는 것입니다. 하지만 국제 표준에서는 발생 가능성이 매우 희박한 독립적인 사건들이 동시에 일어날 확률은 낮다고 보아, 가장 지배적인 단일 시나리오를 기준으로 용량을 결정하도록 권고합니다.

또 다른 오해는 ‘안전을 위해 무조건 큰 밸브를 쓰면 좋다’는 생각입니다. 하지만 앞서 언급했듯이 너무 큰 밸브는 입구 측 압력 손실로 인해 밸브가 제대로 작동하지 않거나 심각한 진동을 유발할 수 있습니다. 밸브 사이징은 ‘과하지도 부족하지도 않은’ 적정치를 찾는 과정임을 명심해야 합니다.

비용 효율적인 PSV 운용을 위한 전문가의 조언

비용을 절감하면서도 안전을 확보하기 위해서는 설계 초기 단계부터 최적화가 이루어져야 합니다. 다음은 실무에서 도움이 될 만한 팁들입니다.

• 공정 데이터의 최신화: 운전 조건이 변경되었다면 반드시 요구 용량 재계산을 수행해야 합니다. 과거의 데이터에 의존하면 과대 혹은 과소 설계의 위험이 큽니다.
• 다중 밸브 설치 고려: 요구 용량이 매우 클 경우 하나의 거대한 밸브보다는 적절한 용량의 밸브 여러 대를 병렬로 설치하는 것이 유지보수와 신뢰성 측면에서 유리할 수 있습니다.
• 압력 손실 최소화: 밸브 입구 및 출구 배관의 압력 손실을 규정(일반적으로 설정 압력의 3% 이내) 내로 유지하면, 밸브의 성능을 100% 발휘할 수 있어 불필요한 대형 밸브 선정을 방지할 수 있습니다.
• 정기적인 검사: 사이징이 완벽하더라도 밸브 내부에 이물질이 끼어 있거나 부식되어 있다면 제 기능을 할 수 없습니다. 주기적인 분해 점검과 성능 테스트는 필수입니다.

자주 묻는 질문과 답변

질문: 요구 용량 계산 시 가장 어려운 점은 무엇인가요?

답변: 가장 어려운 점은 ‘최악의 시나리오’를 정의하는 것입니다. 공정의 특성을 완벽히 이해하지 못하면 실제 발생할 수 있는 시나리오를 놓치거나, 반대로 일어나지 않을 상황을 과도하게 가정하게 됩니다. 따라서 공정 엔지니어와 안전 엔지니어 간의 긴밀한 소통이 핵심입니다.

질문: 유체의 성질이 변하면 어떻게 해야 하나요?

답변: 유체의 밀도나 점도가 변하면 유동 특성이 달라지므로 용량 계산도 다시 해야 합니다. 특히 상변화가 일어나는 유체의 경우 2상 유동(Two-phase flow) 계산법을 적용해야 하므로 일반적인 단상 유동 계산보다 훨씬 복잡한 접근이 필요합니다.

질문: 밸브가 빈번하게 열리는 채터링 현상은 왜 발생하나요?

답변: 보통 밸브의 실제 배출 용량이 요구 용량보다 지나치게 클 때 발생합니다. 밸브가 열리자마자 압력이 급격히 떨어져 밸브가 즉시 닫히고, 다시 압력이 올라가 열리는 과정이 반복되는 것입니다. 이를 방지하려면 정확한 사이징과 입구 배관의 압력 손실 관리가 중요합니다.

안전을 위한 체계적인 접근의 중요성

PSV 사이징은 기술적인 계산뿐만 아니라 공정 전체를 꿰뚫어 보는 시야가 필요한 작업입니다. 단순히 공식에 숫자를 대입하는 것을 넘어, 우리 공정이 어떤 위험 요소를 가지고 있는지 이해하고 이를 방어하기 위한 최선의 수단을 고민하는 과정입니다. 오늘 다룬 요구 용량 결정 방법론을 바탕으로, 더 안전하고 효율적인 산업 현장을 구축해 나가시길 바랍니다. 정확한 데이터 기반의 의사결정이야말로 사고를 예방하는 가장 강력한 무기입니다.
