PSM 공정안전자료에서 MAWP와 Design Pressure의 차이
공정안전관리의 핵심 개념인 MAWP와 설계압력 이해하기
화학 공장이나 위험물 취급 시설에서 근무하거나 안전 관리 업무를 담당하다 보면 가장 빈번하게 마주치는 용어 중 하나가 바로 압력과 관련된 전문 용어들입니다. 특히 공정안전관리(PSM) 시스템을 구축하고 운영할 때, 용기나 배관의 안전성을 판단하는 기준이 되는 MAWP와 설계압력(Design Pressure)은 매우 중요합니다. 하지만 이 두 개념은 비슷해 보이면서도 엄연히 다른 의미를 지니고 있어 현장에서 혼선을 빚기도 합니다. 이번 가이드에서는 이 두 개념의 차이를 명확히 이해하고, 실무에서 어떻게 적용해야 하는지 상세히 알아보겠습니다.
설계압력이란 무엇인가
설계압력(Design Pressure)은 용기나 배관을 설계할 때 기준이 되는 압력을 의미합니다. 엔지니어가 특정 공정을 설계할 때 해당 설비가 견뎌야 할 최대 운전 압력에 적절한 안전 마진을 더하여 설정한 값입니다. 즉, 이 압력은 설비가 제작되기 전 단계에서 결정되는 목표치라고 할 수 있습니다.
- 설계 목적: 설비의 두께, 재질, 보강재 등을 결정하는 기초 자료로 활용됩니다.
- 설정 방식: 정상 운전 압력에 공정상의 변동(Surge)이나 제어 오차를 고려하여 일정 수준의 여유를 두어 설정합니다.
- 역할: 설계압력은 제작 사양서(Specification)에 명시되며, 설비 제작사가 이 기준에 맞춰 제품을 만들도록 요구하는 지표입니다.
MAWP의 개념과 중요성
MAWP는 Maximum Allowable Working Pressure의 약자로, 우리말로는 ‘최대 허용 운전 압력’이라고 합니다. 이는 설비가 안전하게 견딜 수 있는 물리적인 최대 압력을 의미합니다. 설계압력과는 달리, MAWP는 설비가 실제로 제작된 후, 그 구조와 재질의 강도를 바탕으로 최종적으로 계산된 값입니다.
- 결정 시점: 설비의 상세 설계가 완료되고 재질의 두께 등이 확정된 이후 계산됩니다.
- 기준: ASME(미국기계학회) 코드 등 국제 표준에 따라 설비의 가장 약한 부분을 기준으로 산출합니다.
- 안전의 마지노선: MAWP는 설비가 물리적으로 파손되지 않고 버틸 수 있는 한계점이며, 운전 중에는 결코 이 압력을 초과해서는 안 됩니다.

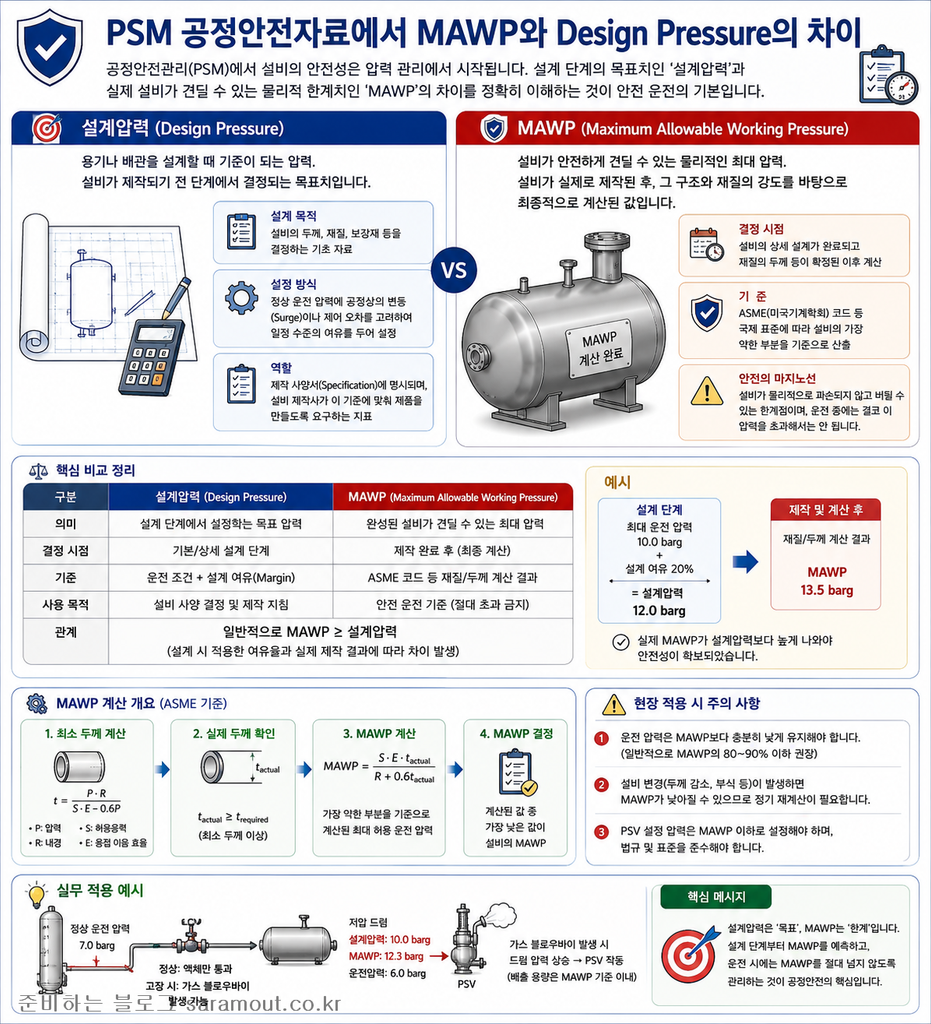

MAWP와 설계압력의 결정적인 차이
많은 분들이 이 두 용어를 혼용하지만, 실무적인 관점에서는 다음과 같은 차이를 이해하는 것이 필수적입니다. 설계압력은 ‘의도된 운전 환경’을 반영한 수치인 반면, MAWP는 ‘제작된 설비의 물리적 한계치’입니다.
| 구분 | 설계압력 (Design Pressure) | MAWP |
|---|---|---|
| 정의 | 설계자가 설정한 목표 압력 | 설비가 견딜 수 있는 최대 압력 |
| 결정 시기 | 설계 초기 단계 | 설계 및 제작 완료 후 |
| 주요 용도 | 설비 제작 사양 결정 | 안전 밸브 설정 및 운전 한계 설정 |
| 관계 | MAWP보다 작거나 같음 | 설계압력보다 크거나 같음 |
보통의 경우 설계압력은 MAWP보다 낮게 설정됩니다. 예를 들어, 설계자가 10kg/cm²의 운전 압력을 예상하고 설계압력을 12kg/cm²로 잡았더라도, 실제 제작된 용기의 두께나 재질 강도를 계산했을 때의 MAWP는 13kg/cm²가 나올 수 있습니다. 이때 이 설비의 안전 운전 기준은 설계압력인 12kg/cm²가 아닌, 물리적 한계인 MAWP(13kg/cm²)를 기준으로 안전 밸브를 설정하는 것이 합리적입니다.

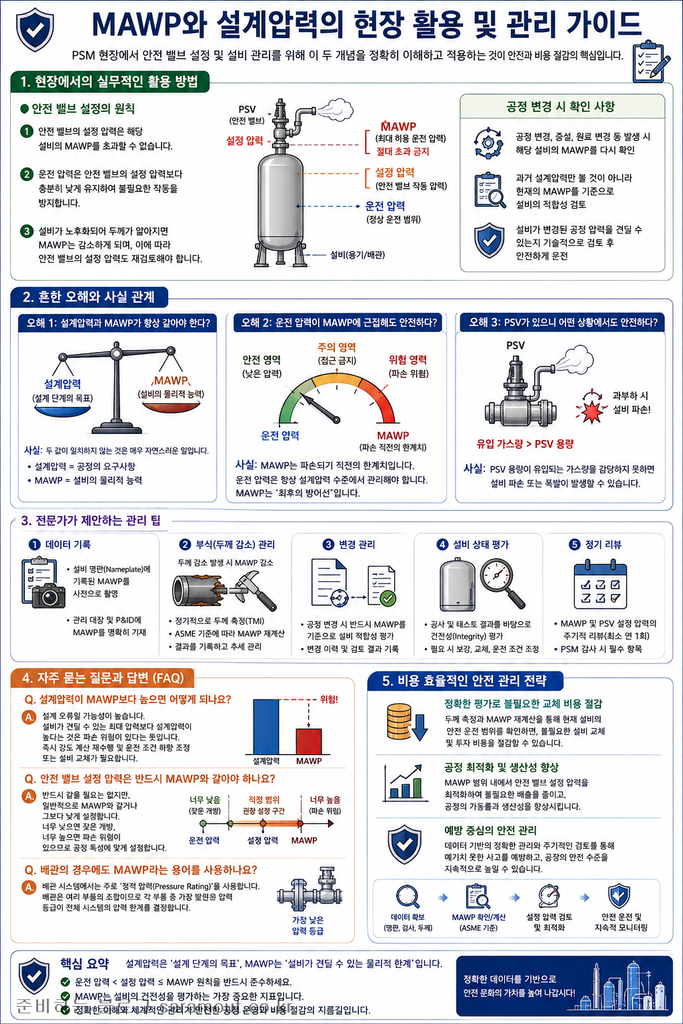

현장에서의 실무적인 활용 방법
PSM 현장에서는 안전 밸브(Safety Valve)의 설정 압력을 결정할 때 이 개념들을 반드시 활용해야 합니다. 안전 밸브는 설비 내부의 압력이 위험 수준에 도달하기 전에 자동으로 배출시켜 설비를 보호하는 장치입니다.
안전 밸브 설정의 원칙
- 안전 밸브의 설정 압력은 해당 설비의 MAWP를 초과할 수 없습니다.
- 운전 압력은 안전 밸브의 설정 압력보다 충분히 낮게 유지하여 불필요한 작동을 방지합니다.
- 설비가 노후화되어 두께가 얇아지면 MAWP는 감소하게 되며, 이에 따라 안전 밸브의 설정 압력도 재검토해야 합니다.
또한, 공정 변경이 발생할 때마다 해당 설비의 MAWP를 다시 확인하는 습관이 중요합니다. 설비의 용도를 변경하여 더 높은 압력의 물질을 취급해야 할 경우, 과거의 설계압력만 볼 것이 아니라 현재의 MAWP를 확인하여 설비가 이를 감당할 수 있는지 기술적으로 검토해야 합니다.
흔한 오해와 사실 관계
가장 흔한 오해 중 하나는 “설계압력과 MAWP가 항상 같아야 한다”는 생각입니다. 앞서 설명했듯, 설계압력은 공정의 요구사항이고 MAWP는 설비의 물리적 능력입니다. 따라서 두 수치가 일치하지 않는 것은 매우 자연스러운 일입니다.
또 다른 오해는 “운전 압력이 MAWP에 근접해도 안전하다”는 생각입니다. 이는 매우 위험한 발상입니다. MAWP는 설비가 파손되기 직전의 한계치입니다. 따라서 운전 압력은 항상 설계압력 수준에서 관리되어야 하며, MAWP를 운전의 목표로 삼아서는 안 됩니다. MAWP는 비상 상황에서 설비가 붕괴되지 않도록 하는 ‘최후의 방어선’으로 이해해야 합니다.
전문가가 제안하는 관리 팁
공정 안전을 책임지는 전문가들은 설비 관리 대장에 항상 MAWP를 명시할 것을 권장합니다. 많은 현장에서 설계압력만 관리하고 MAWP를 간과하는 경우가 많습니다. 하지만 PSM 점검 시 설비의 건전성을 평가하는 가장 중요한 데이터는 MAWP입니다.
- 데이터 기록: 설비의 명판(Nameplate)에 기록된 MAWP를 사진으로 찍어 관리 대장에 포함하세요.
- 부식 관리: 설비의 두께 감소가 발생하는 부식 환경이라면, 주기적으로 두께를 측정하고 그 결과를 바탕으로 현재의 MAWP를 재계산하는 절차를 마련해야 합니다.
- 변경 관리: 공정 변경 시, 기존 설비가 바뀐 공정 압력을 견딜 수 있는지 평가할 때 반드시 MAWP를 근거로 삼으십시오.
자주 묻는 질문과 답변
Q: 설계압력이 MAWP보다 높으면 어떻게 되나요?
이는 설계 오류일 가능성이 높습니다. 설비가 견딜 수 있는 최대 압력(MAWP)보다 설계압력을 높게 잡았다는 것은, 설비가 실제 운전 중에 파손될 위험이 있다는 뜻입니다. 이 경우 즉시 설비의 강도 계산을 다시 수행하고, 운전 조건을 하향 조정하거나 설비를 교체해야 합니다.
Q: 안전 밸브 설정 압력은 반드시 MAWP와 같아야 하나요?
반드시 같을 필요는 없지만, 일반적으로는 MAWP와 같거나 그보다 낮은 압력에서 작동하도록 설정합니다. 너무 낮게 설정하면 정상 운전 중에도 밸브가 빈번하게 열릴 수 있고, 너무 높게 설정하면 설비 파손 위험이 커지므로 공정 특성에 맞춰 적절히 설정해야 합니다.
Q: 배관의 경우에도 MAWP라는 용어를 사용하나요?
배관 시스템에서는 주로 ‘정격 압력(Pressure Rating)’이라는 용어를 사용합니다. 배관은 플랜지, 밸브, 파이프 등 여러 부품의 조합이므로 각 부품 중 가장 낮은 압력 등급을 가진 부품이 전체 시스템의 압력 한계를 결정하게 됩니다.
비용 효율적인 안전 관리 전략
MAWP를 정확히 이해하고 관리하는 것은 비용 측면에서도 매우 효율적입니다. 예를 들어, 설비가 노후되어 교체를 고민할 때 단순히 설계압력만 고려하면 무조건 새 설비로 교체해야 한다고 생각하기 쉽습니다. 하지만 정밀한 두께 측정과 MAWP 재계산을 통해 현재 설비가 여전히 안전한 운전 범위를 확보하고 있음을 증명한다면, 불필요한 설비 교체 비용을 절감할 수 있습니다.
또한, 공정 최적화 과정에서 안전 밸브의 설정 압력을 MAWP 범위 내에서 미세 조정함으로써, 공정의 가동률을 높이고 생산성을 향상할 수도 있습니다. 안전과 생산은 상충하는 개념이 아니라, 정확한 데이터를 기반으로 관리할 때 함께 시너지를 낼 수 있는 요소입니다.
결국 공정안전관리의 핵심은 ‘보이지 않는 한계’를 숫자로 명확히 정의하는 것에서 시작됩니다. MAWP와 설계압력이라는 두 가지 지표를 명확히 구분하고, 이를 설비 유지보수와 운전 지침에 녹여내는 것만으로도 작업장의 안전 수준은 비약적으로 향상될 것입니다. 항상 기록을 확인하고, 설비의 현재 상태를 수치로 대화하는 습관을 기르시길 바랍니다.
